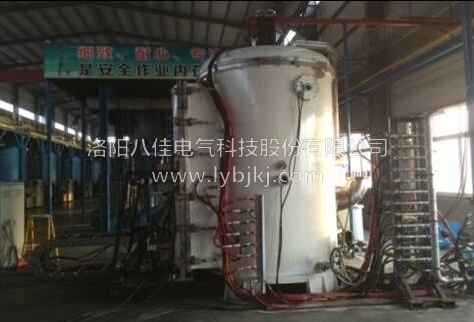

真空熔煉爐一旦使用時(shí)間長(zhǎng)了，就難免會(huì)出現(xiàn)這樣那樣的問(wèn)題。有了一定的維修檢修的方法，以避免真空爐出現(xiàn)小狀況。下面就來(lái)給大家介紹一下維修須知： 　　真空熔煉爐加熱功率的復(fù)校，隨著爐子使用時(shí)間的延長(zhǎng)而延長(zhǎng)，隔熱屏的熱阻變小而變小。電熱元件揮發(fā)而電阻變大等因素的影響，應(yīng)適當(dāng)增加功率。在實(shí)際生產(chǎn)工作中，一般用經(jīng)驗(yàn)計(jì)算法確定功率，根據(jù)石墨氈或耐火纖維氈隔熱屏真空熔煉爐的容積與加熱功率的關(guān)系曲線圖。按圖可以確定千度以上的爐加熱功率。若為金屬隔熱屏的熔煉爐，則查得的加熱功率需增加30%左右。 　　今天，先講講真空熔煉爐隔熱屏的維修方法。隔熱屏在熔煉爐中起隔熱、保溫作用，有時(shí)也作為固定加熱器的結(jié)構(gòu)基礎(chǔ)。熔煉爐隔熱屏結(jié)構(gòu)一般有四種類(lèi)型：全金屬隔熱屏、夾層式隔熱屏、石墨氈隔熱屏和混合氈隔熱屏。不同的隔熱屏，在維修時(shí)應(yīng)掌握其要點(diǎn)。 　　真空熔煉爐的全金屬隔熱屏一般在靠近電熱元件的1—2層選用鉬、鎢材料，外面幾層可用不銹鋼材料，厚度應(yīng)盡量薄些(中、小型爐一般為o.2。0.5mm。大型爐為o.5～1.Omm);隔熱屏在裝配前需將表面加工成為光潔狀態(tài)，以降低黑度，增強(qiáng)反射效果。1300℃爐子的隔熱屏層數(shù)一般為5～6層，層間距離為5～10mm。幾層輻射板連接的接觸面積不宜太大，以減少熱短路。隔熱屏應(yīng)有脹縮量，并做成可拆式的，便于下次維修。

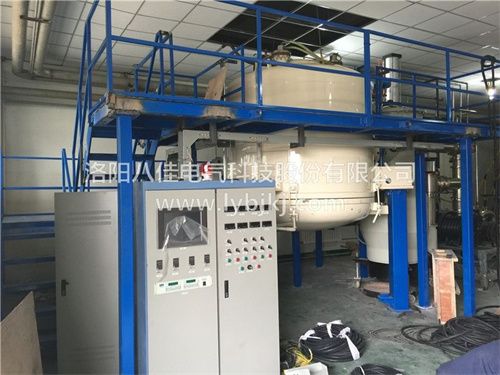

　　真空速凝爐的作業(yè)流程分析　　真空速凝爐主要用于制備高純度、高質(zhì)量的金屬材料和合金材料，其作業(yè)流程包括以下幾個(gè)步驟：　　1.準(zhǔn)備工作：首先需要將待制備的金屬材料或合金材料切割成適當(dāng)?shù)男螤詈统叽?，并?duì)原料進(jìn)行表面處理，以確保其表面沒(méi)有油污和氧化物等雜質(zhì)。然后將其放入真空速凝爐內(nèi)的石英坩堝或鉬坩堝中?！　?.真空處理：將裝有原料的坩堝放入真空速凝爐中，并進(jìn)行真空處理，以去除坩堝內(nèi)部的氧氣、水分、氮?dú)獾入s質(zhì)，使得反應(yīng)環(huán)境達(dá)到較高的真空度。真空度可以根據(jù)操作要求設(shè)定，但一般要求在10^-3 Pa以下?！　?.加熱熔融：在真空性環(huán)境下，對(duì)裝有原料的坩堝進(jìn)行加熱，使其熔化。加熱方式常采用電阻加熱或電子束加熱等方式，升溫速度一般控制在10-100°C/min之間。加熱過(guò)程中，還需要根據(jù)需要向爐膛中注入惰性氣體，以保護(hù)爐內(nèi)氣氛和材料?！　?.冷卻凝固：在達(dá)到所需的熔點(diǎn)后，停止加熱，讓坩堝中的液態(tài)金屬材料逐漸冷卻。在冷卻過(guò)程中，需要控制冷卻速度和冷卻方式，以確保形成高質(zhì)量和高純度的金屬材料或合金材料。　　5.取出樣品：金屬材料或合金材料凝固后，可以將坩堝從真空速凝爐中取出，并進(jìn)行后續(xù)處理，例如制備板材、棒材、薄膜等?！　⌒枰⒁獾氖?，在使用真空速凝爐進(jìn)行金屬材料和合金材料制備時(shí)，應(yīng)該注意選擇合適的工藝參數(shù)和加工流程，以獲取好的品質(zhì)材料。
